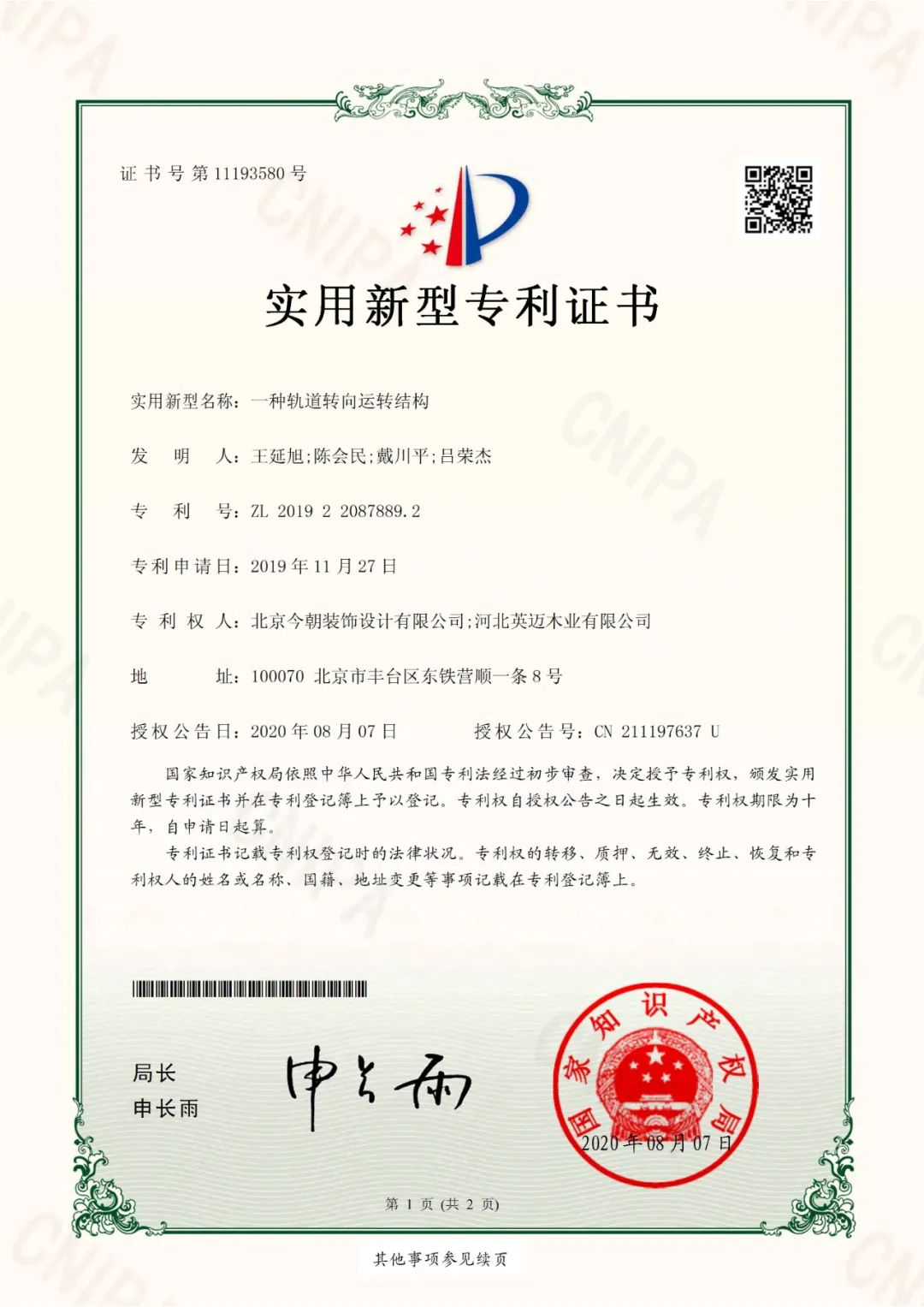

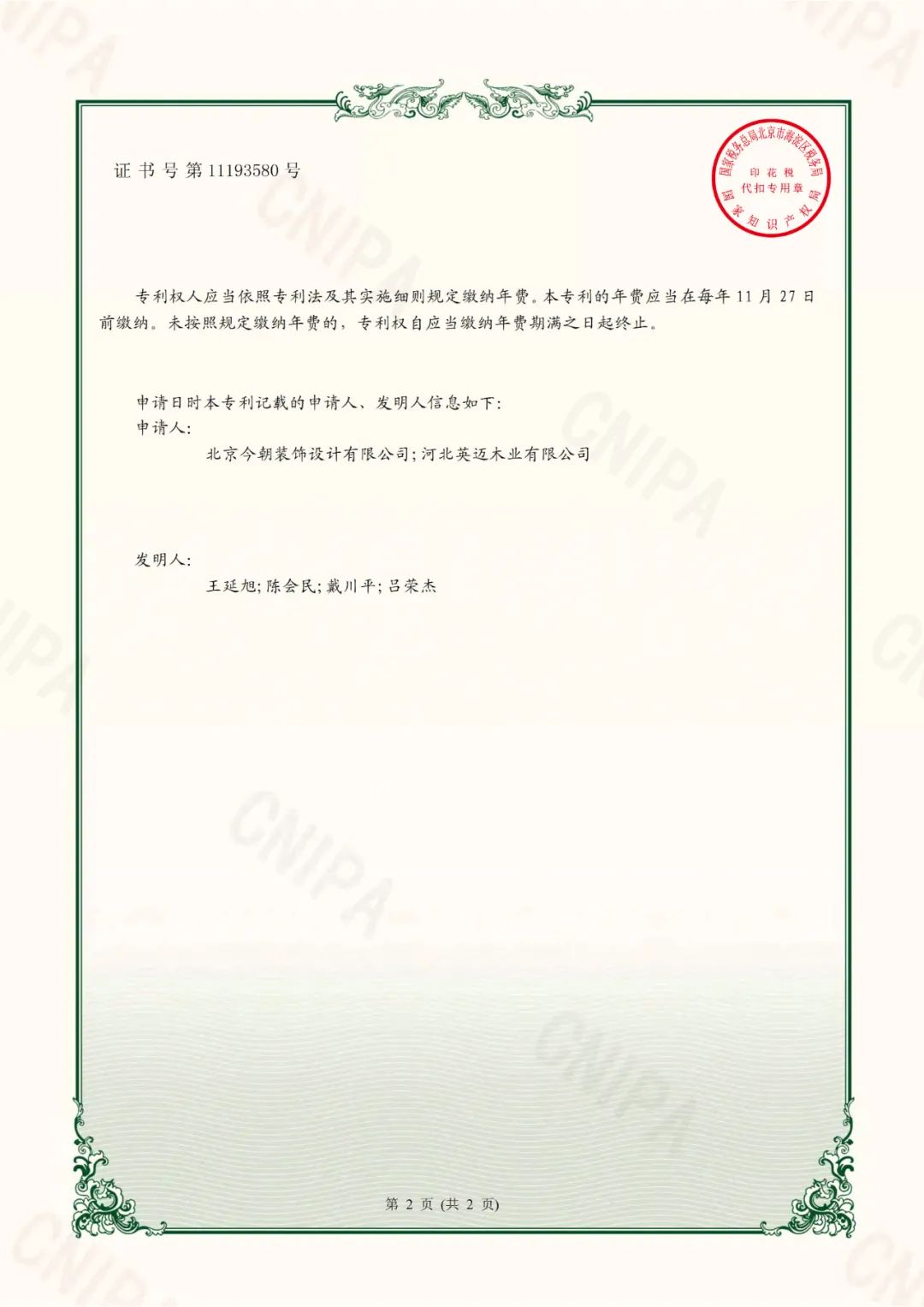

一種軌道轉向運轉結構專利證書
一種軌道轉向運轉結構專利證書

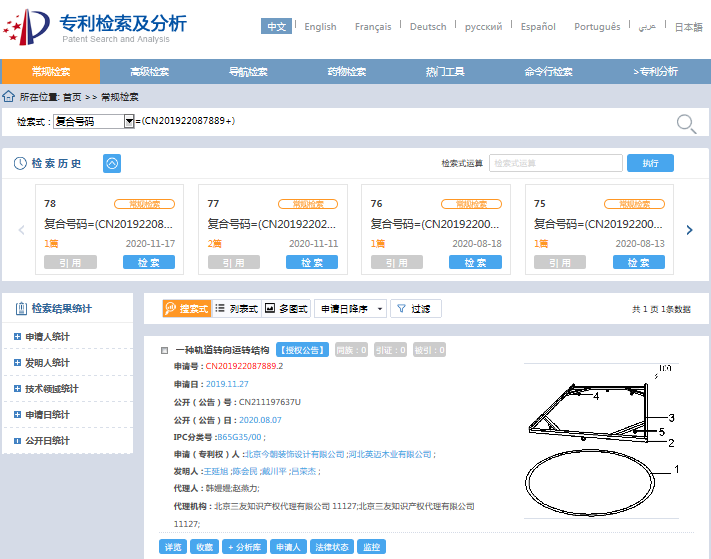

專利號：ZL201922087889.2登錄國家知識產權局政府網站http://www.sipo.gov.cn/ 即可查詢檢索到本專利相關內容：
在廠房內，進行物流轉運時，必然涉及到物流轉向問題，如果采用弧度轉向，為了轉動順滑，一般需要在廠房內設置轉向復雜的運輸軌道，弧度一般較大，占地較多，制作工藝復雜。
本實用新型的目的在于提供一種軌道轉向運轉結構，克服現有技術中存在的占地多、制作工藝復雜的問題，該軌道轉向運轉結構通過圓形轉彎軌道及能在圓形轉彎軌道上旋轉的轉向車，滿足相鄰軌道的轉向需求，其結構簡單，設置靈活，便于推廣使用。
以下附圖僅旨在于對本實用新型做示意性說明和解釋，并不限定本實用新型的范圍。

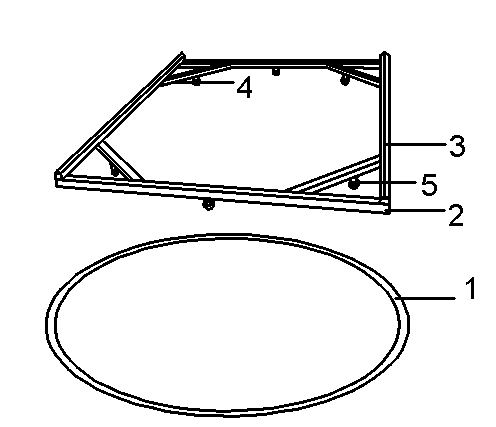

圖1是本實用新型的軌道轉向運轉結構的示意圖
1、圓形轉彎軌道；2、車骨架；
3、過渡軌道；4、斜撐；5、滾輪。
由上所述，本實用新型提供的一種軌道轉向運轉結構具有如下有益效果：
本實用新型的軌道轉向運轉結構中，鋪設于輸送軌道的夾角處的圓形轉彎軌道能完成轉向車的轉向運輸，滿足相鄰軌道的轉向需求，其結構簡單，設置靈活，便于推廣使用。
為了對本實用新型的技術特征、目的和效果有更加清楚的理解，現對照附圖說明本實用新型的具體實施方式。

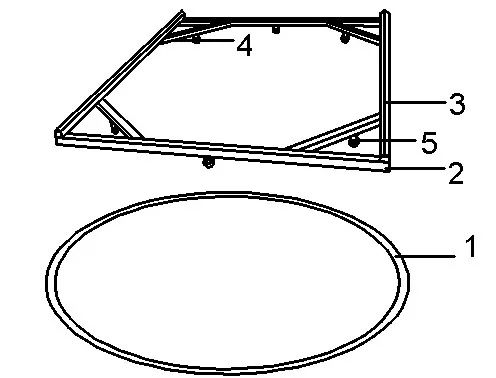

圖1
在本實施方式中，車骨架2和各斜撐4由方鋼焊接構成。各滾輪5為萬向輪，車骨架2的底部設置多個鉸接座，各滾輪5分別轉動鉸接于各鉸接座上。各滾輪5上設置環凹槽，環凹槽能扣設于圓形轉彎軌道1上，保證滾輪5運動過程平穩安全，避免自圓形轉彎軌道1上脫落。
