在老房裝修中，存在著不同程度的二次結(jié)構(gòu)與主體結(jié)構(gòu)接縫開裂、預(yù)制樓板板縫開裂、墻面開裂等一系列問題，那么出現(xiàn)這些問題之后該怎么處理呢？
小編為此專門咨詢了中國老房裝修設(shè)計(jì)研究院的專業(yè)人員，下面將會進(jìn)行詳細(xì)解答
一、裂縫產(chǎn)生原因
實(shí)踐證明，現(xiàn)有條件下，在建筑工程中裂縫問題是不可避免的，因此可以說，裂縫問題在一定的范圍內(nèi)是普遍存在的。

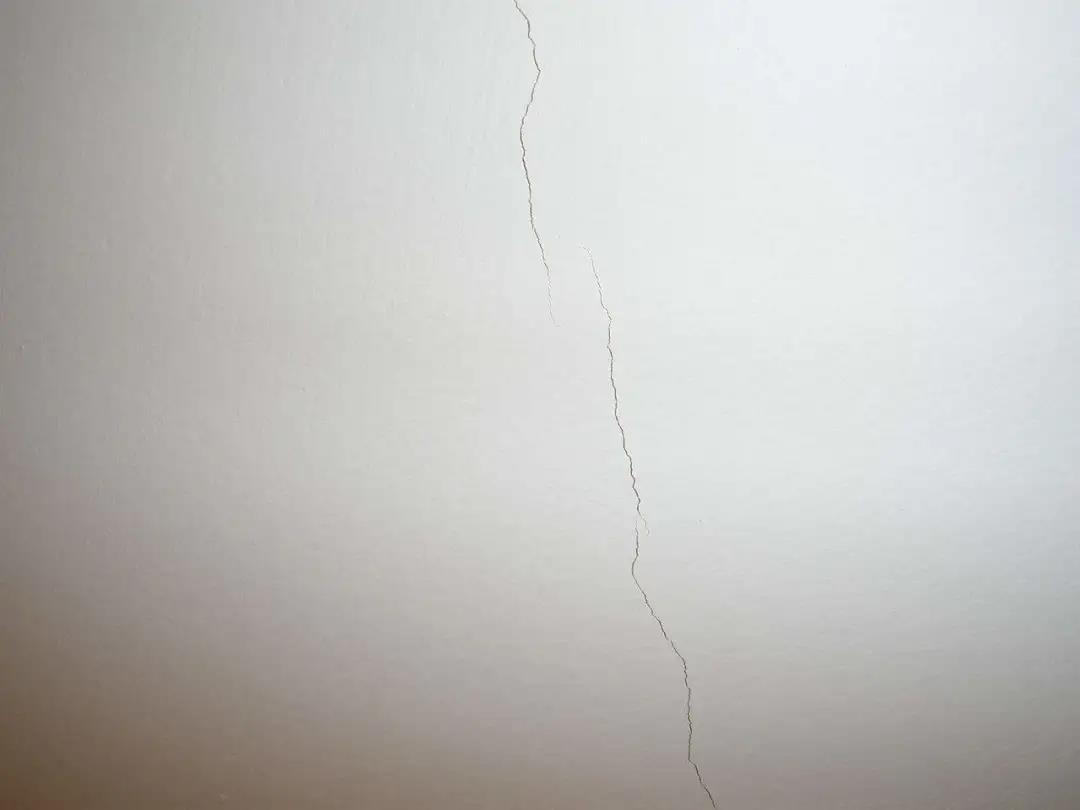

樓板、墻面裂縫產(chǎn)生的原因是多樣的，大體歸結(jié)為兩類，一種是變形引起的裂縫：如溫度變化、收縮、膨脹、不均勻沉陷等。另一種是外載作用引起的裂縫，養(yǎng)護(hù)環(huán)境不當(dāng)、化學(xué)作用等等。
二、裂縫修復(fù)方法
一般來說，只要不是貫穿樓板的裂紋，可以不用理會。地面裝修時(shí)會將其覆蓋掉，對結(jié)構(gòu)承重不會產(chǎn)生影響。
如果是貫穿裂縫，只要不是與墻、梁平行的裂縫，對結(jié)構(gòu)承載也沒影響。不過畢竟是質(zhì)量隱患，如果這種貫穿裂縫出現(xiàn)在廚衛(wèi)墻面，會影響防水質(zhì)量，造成滲漏現(xiàn)象?？梢缘鹊綐前遄鲅b飾面的時(shí)候，多加幾層防水，就不會發(fā)生滲漏了。
如果只是小縫隙（2-3mm），且周圍墻體沒有裂縫的話，是沒有安全隱患的。
但如果出現(xiàn)的開裂位置為重點(diǎn)位置的話，建議將裂痕位置進(jìn)行清理，采用高等改性環(huán)氧結(jié)構(gòu)修補(bǔ)膠，簡稱裂縫修補(bǔ)膠，對樓板、墻面裂縫進(jìn)行修復(fù)。
具體工藝如下：
PART 1 掃縫

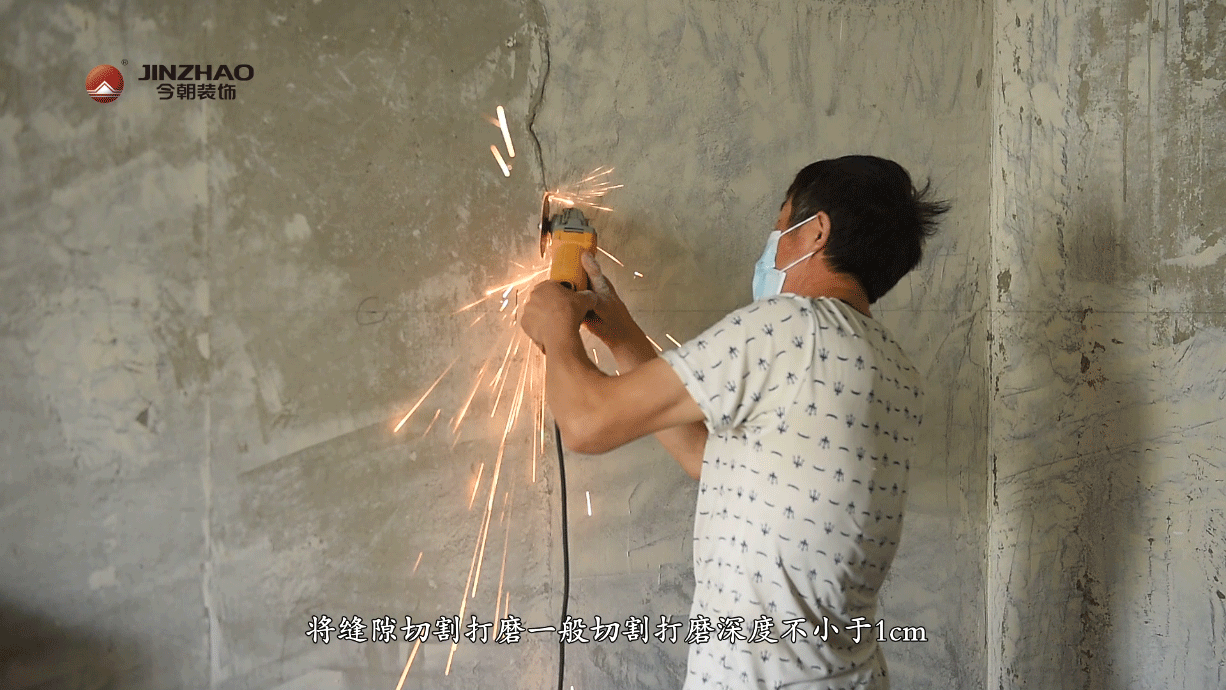

采用角向磨光機(jī)金剛石切割片將縫隙切割打磨，一般切割打磨深度不小于1cm。
如果縫隙寬度小于5mm的，采用角向磨光機(jī)切割打磨至縫隙寬度在5mm左右。如果縫隙寬度大于5mm采用角向磨光機(jī)將縫隙內(nèi)兩側(cè)混凝土面的浮物、灰塵、油污清除干凈。
PART 2 基底清理

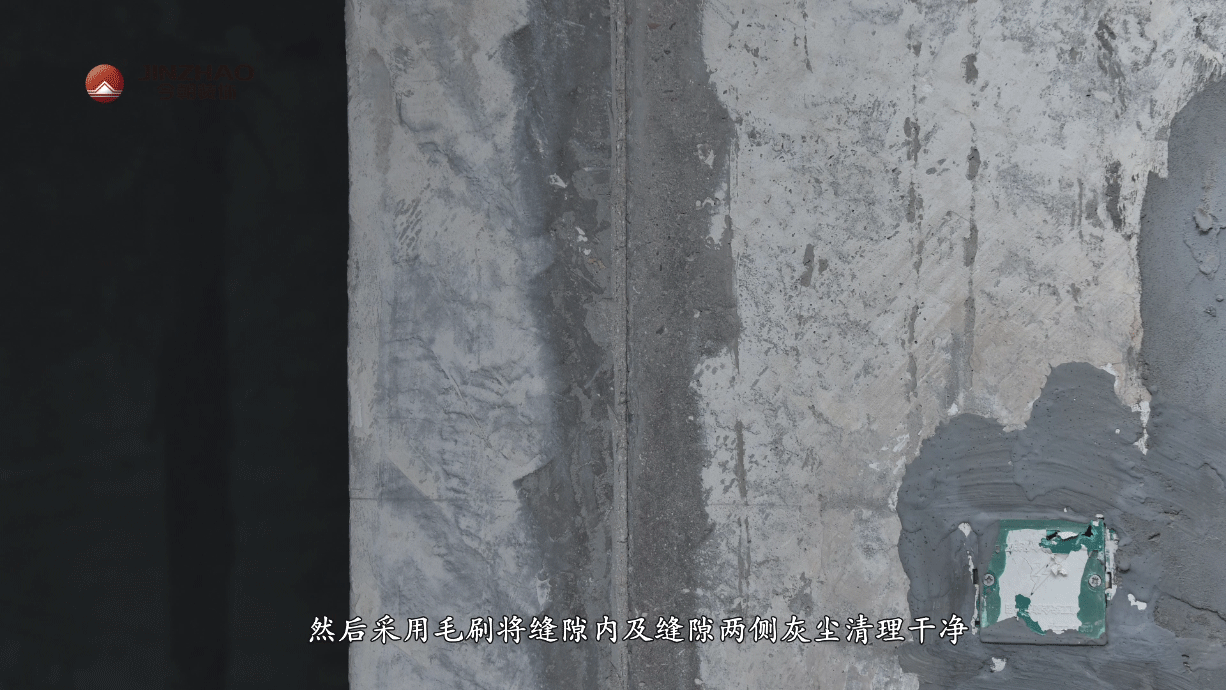

采用角向磨光機(jī)金剛石打磨片將縫隙兩側(cè)墻或頂面打磨清理至混凝土面，每側(cè)打磨清理寬度不小于5cm，然后采用毛刷將縫隙內(nèi)及縫隙兩側(cè)灰塵清理干凈。
PART 3 淺層修復(fù)

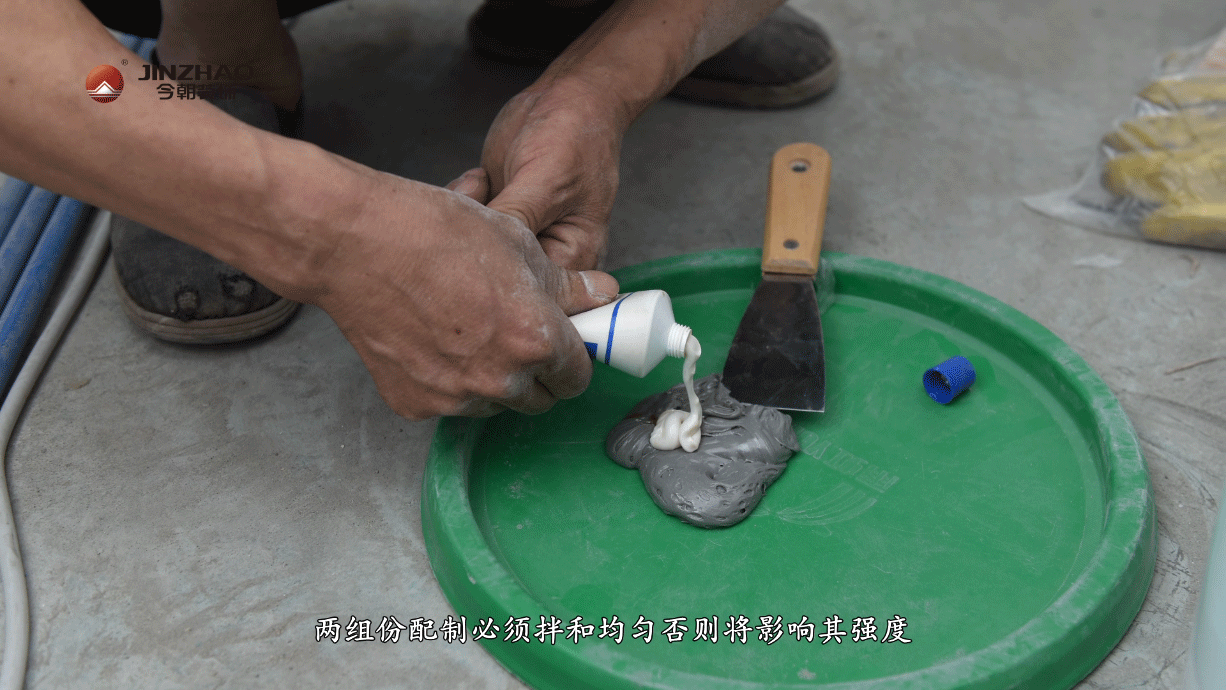

淺層裂縫修補(bǔ)膠分為A組份、B組份，按A：B=3:1配制，兩組份配制必須拌和均勻，否則將影響其強(qiáng)度，做到少配勤配，隨配隨用。

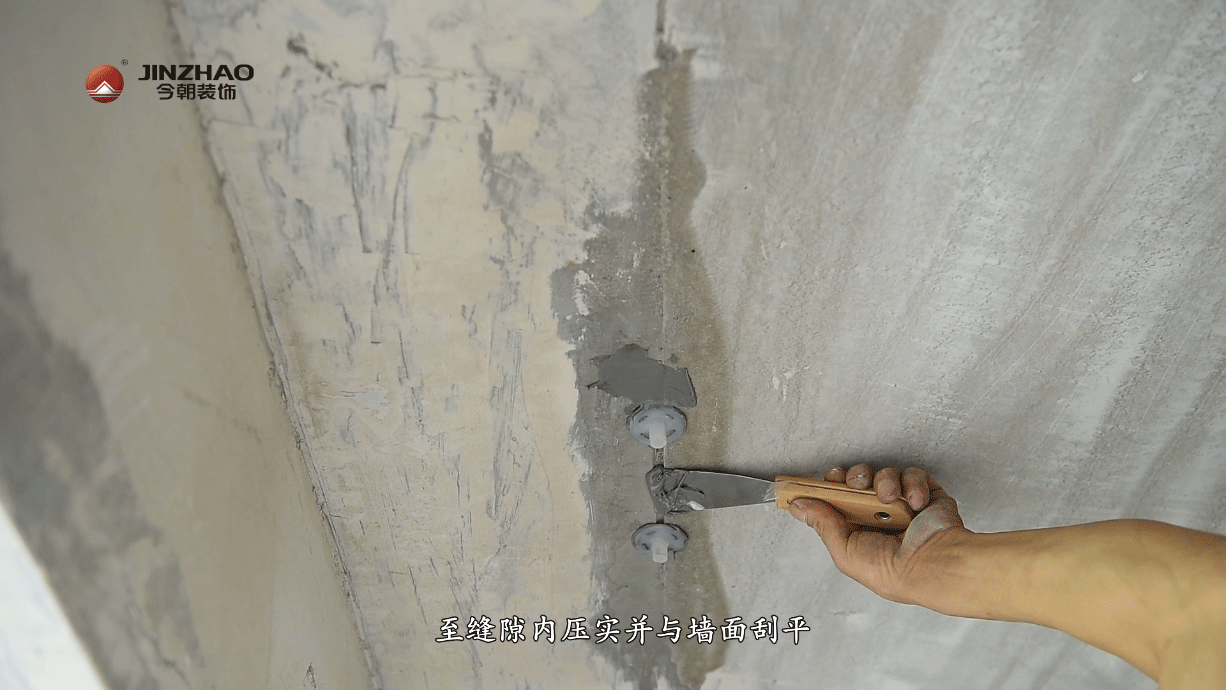

使用膩?zhàn)拥秾⑴渲坪玫哪z體填充至縫隙內(nèi)壓實(shí)并與墻面刮平，一般修復(fù)深度不低于1cm。
PART 4 深層修復(fù)

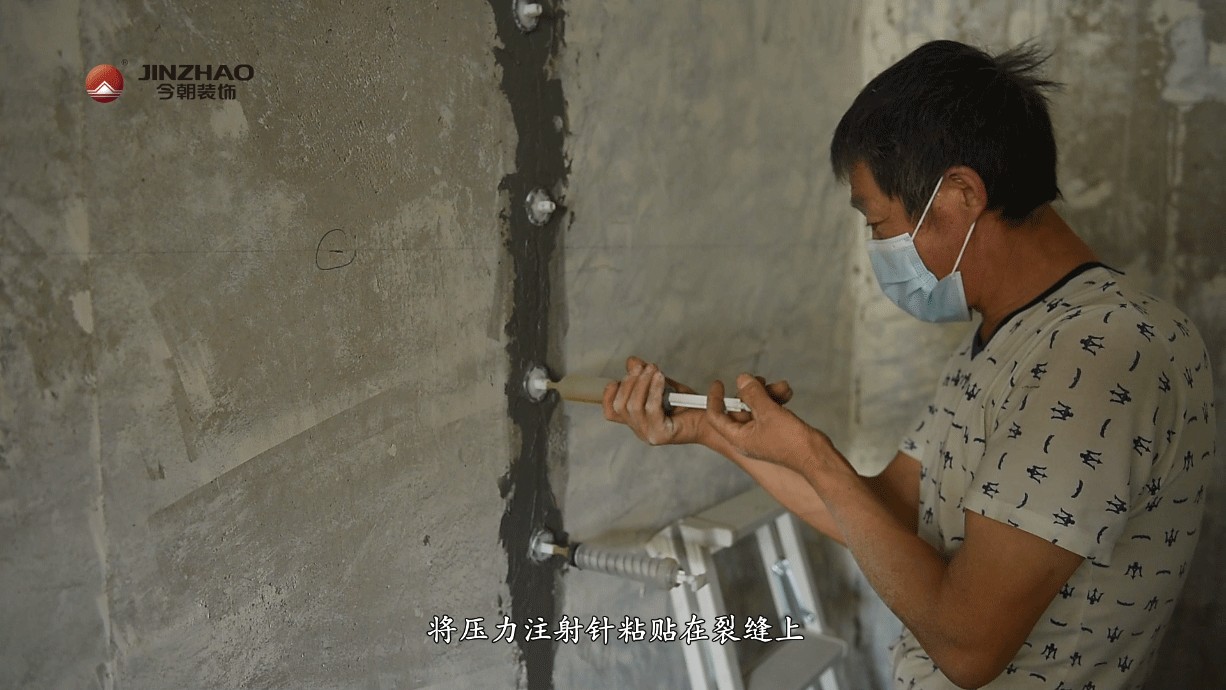

如果結(jié)構(gòu)裂縫需要深層修復(fù)，在淺層修復(fù)前使用淺層裂縫修補(bǔ)膠將壓力注射針粘貼在裂縫上。

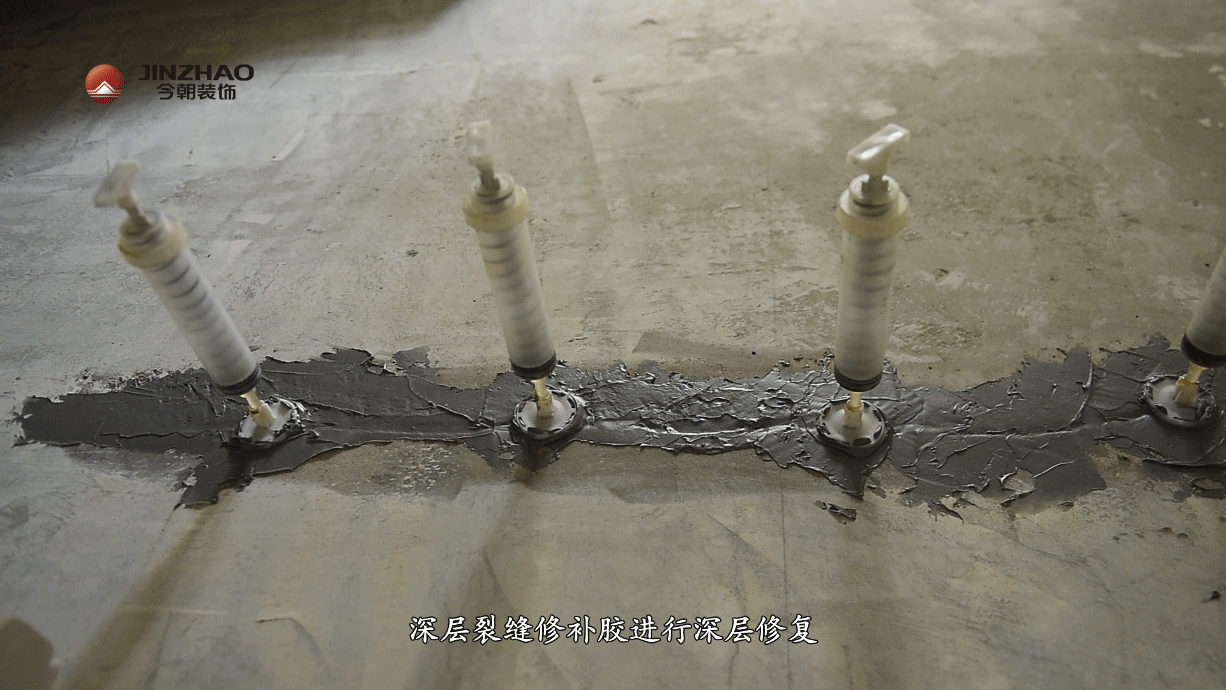

一般壓力注射針間距20cm左右，針與針之間裂縫采用淺層裂縫修復(fù)膠修復(fù)后，待強(qiáng)度達(dá)到80%以上，再采用深層裂縫修補(bǔ)膠進(jìn)行深層修復(fù)。

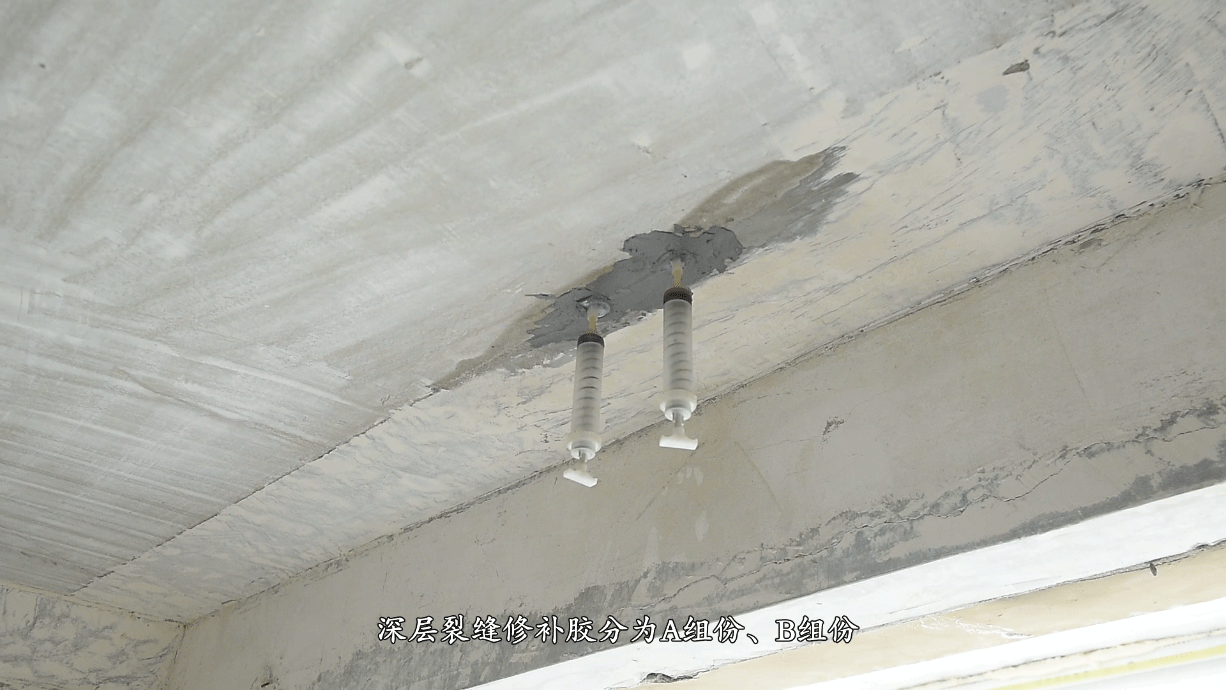

深層裂縫修補(bǔ)膠分為A組份、B組份，按A：B=3:1配制。
相關(guān)推薦
